海思提出高带宽传输方案,为广电网络支持8K直播提供技术可行性

2020年07月13日

海思提出高带宽传输方案,为广电网络支持8K直播提供技术可行性

8K商用网络

业界对广电网络支持8K直播的观点持“异议”

主要原因两个:

1. 8K节目码率过大,单个8K节目在编码后的带宽一般在80Mbps-140Mbps之间,而广电有线网络是分频段的,目前按照国内标准一个频段8MHz频宽的划分,在64QAM调制下的有效数据传输带宽为38Mbps, 256QAM下的有效数据传输带宽为50Mbps,无法满足80Mbps的带宽下限要求,140Mbps的峰值带宽要求更不可能达到。

2. 超过256QAM调制由于对HFC网络质量的要求过高,国内基本没有真正的支持256QAM以上的商用网络,所以一直以来业界对广电网络支持8K直播是偏向悲观的。

海思助力苏州有线8K直播通过“终极大考验”

本次方案由上海海思主导,业界上下游的多家合作伙伴共同参与,上海海思提出了在HFC网络进行多频点绑定的高带宽传输方案,得到了所有合作伙伴的认可。该方案在经过理论论证,研发开发,实验室测试以及现网测试等一系列活动后,最终成功实现了8K直播频道在HFC网络端到端传输落地。本次在苏州有线的测试向业界证明了8K频道在广电HFC网络传输的技术可行性,彻底坚定了有线网络支持8K直播的信心。

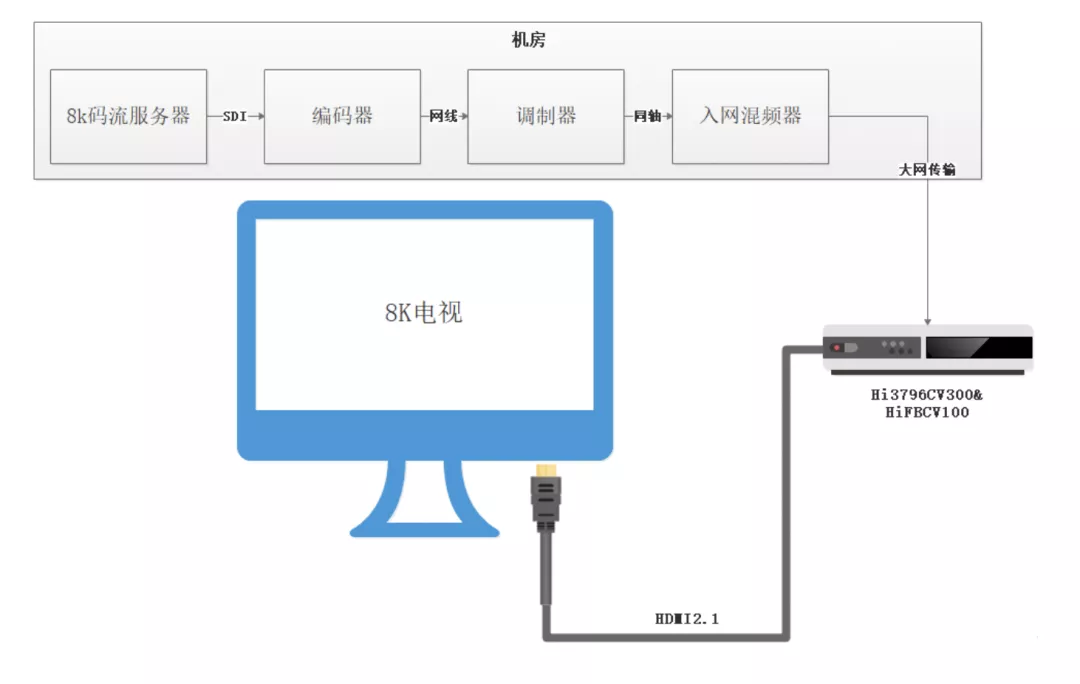

8K直播图解

本方案主要包含头端,HFC网络调制传输以及终端解码接收3个部分:

AVS3标准是由数字音视频编解码技术标准(AVS)工作组牵头定制的编解码标准,在基础块划分结构、帧间编码工具、帧内编码工具、和滤波器等方面做了全面提升,压缩率比H.265提升了30%,较好的支撑8KP60和8KP120的实时在线编码,真正满足了超高清低码率的要求,为8K的发展提供了技术支撑。而上海海思在AVS超高清解码芯片、机顶盒等基于AVS标准体系的端到端全8K/4K产品和解决方案实现、产业化等方面一路技术领先。海思参与AVS3编解码标准制定,并通过实验室环境积极的支持合作伙伴进行编解码协议的对接调试和测试。

在调制和HFC传输部分采用了3频点组合的方式,保证了8KP120内容传输所需要的最低80Mpbs,峰值140Mpbs的网络带宽环境。为了配合本次测试,苏州有线投入对HFC网络进行了频点调整和清理, 专门释放出两组六个频点用于测试。其中一组频点为连续的三个频点:650 / 658 / 666MHz,另外一组为非连续的3个频点:211/411/514MHz;所有频点的调制方式均使用256QAM,从而保证三个频点绑定可以支持到最大150Mbps传输带宽。

在终端HFC信号接收部分使用FullBand Tuner同时接收多个频点信号,通过头端和终端的配合,解码器对头端指定的三个频点的信号进行同时接收,并根据接收的时序以及PSI/SI信息对码流进行还原,然后送给解码器。解码器使用海思8K解码芯片,该芯片最高支持8KP120解码,同时支持8核高性能CPU以及12核GPU。

测试两个三频点绑定的传输场景

场景1:测试频点650 MHz /658 MHz /666MHz

测试结果:
      80Mbps---100Mbps 码率带宽下效果良好。110Mbps—140Mbps之间随着编码码率的升高,误码的几率也随之增大。

场景2:测试频点211 MHz /411 MHz /514MHz

测试结果:
      在实验室/机房直连环境下,按以上三频点传输100Mbps测试ok;
      大网环境下,211MHz有持续误码、411MHz偶尔有误码、514MHz测试ok。
      大网211MHz底噪明显高于周边频点近20dB,409.5MHz属于对讲机频段,频谱观察偶尔有起伏。

综上所述,650/658/666MHz连续频点下的传输效果明显好于3个间隔频点绑定的传输效果,建议后续有线网络实际部署时尽量采用连续频点进行8K直播传输。同时,基于本次测试的结果,相关部门已经上报基于有线网络的8K端到端传输标准提案到广电总局,相关的标准拟制工作同时也已经启动,可以预见,基于有线网络传输8K的标准将会很快面世。
