“大”势所趋,海思显示芯片如何做到“大”放异彩?

随着中国大陆高世代线陆续布局,以及消费者对沉浸式体验、高画质的追求,大尺寸化、高分辨率是未来大屏显示的发展趋势。LCD与OLED是大屏显示两大技术路线。同时,诸如新型背光技术、量子点技术、激光显示、Micro LED等各种新型显示技术“百花齐放,竞相争艳”。海思在显示领域端到端布局,提供完整的显示芯片解决方案,以领先的画质表现和高可信赖性,助力大屏显示打造至臻呈现。

1 大屏显示趋势:大尺寸化、高分辨率

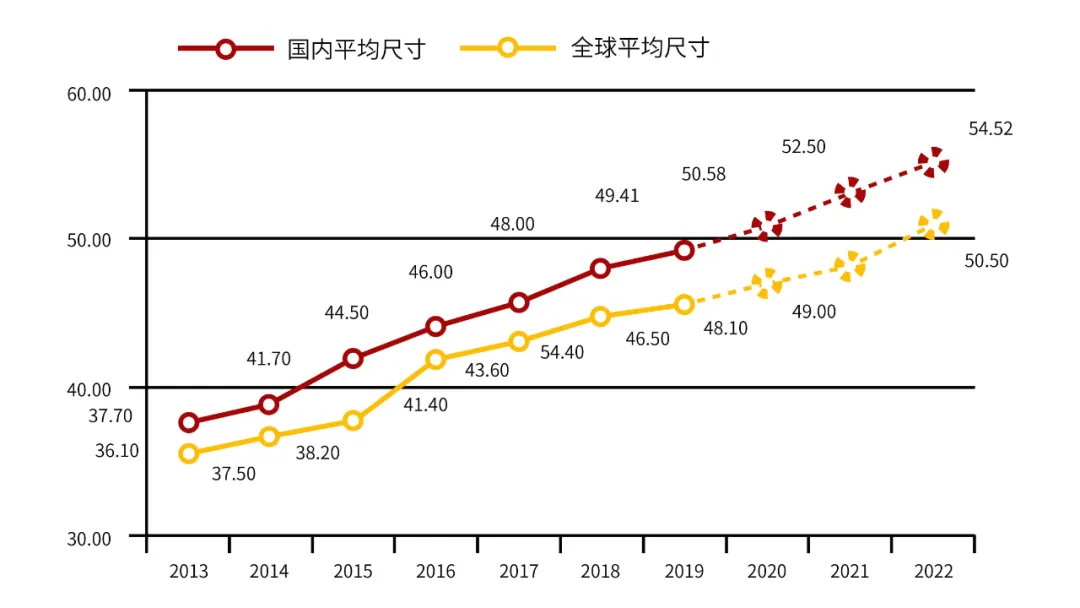

01 中国大陆高世代线布局加速面板大尺寸化

[中国,深圳,2020年4月26日] 据IHS Market报告显示, 2019全球大尺寸(TV)面板出货量2.87亿片,同比减少0.7%。出货面积1.63亿平米,同比增长5.3%。受业内面板价格、面板厂稼动率调整及韩厂LCD产能退出的影响,预测未来几年,全球大尺寸(TV)面板出货量不会有较大成长空间。当前全球面板产能主力已转移到中国大陆。到2022年,中国大陆将有15座8.5/8.6代线及5座10.5/11代线量产。得益于高世代线产能陆续释放以及大尺寸面板经济切割,预测大陆面板厂出货面积将持续保持快速增长,主流大尺寸占比将进一步提高,加速拉动全球面板大尺寸化。

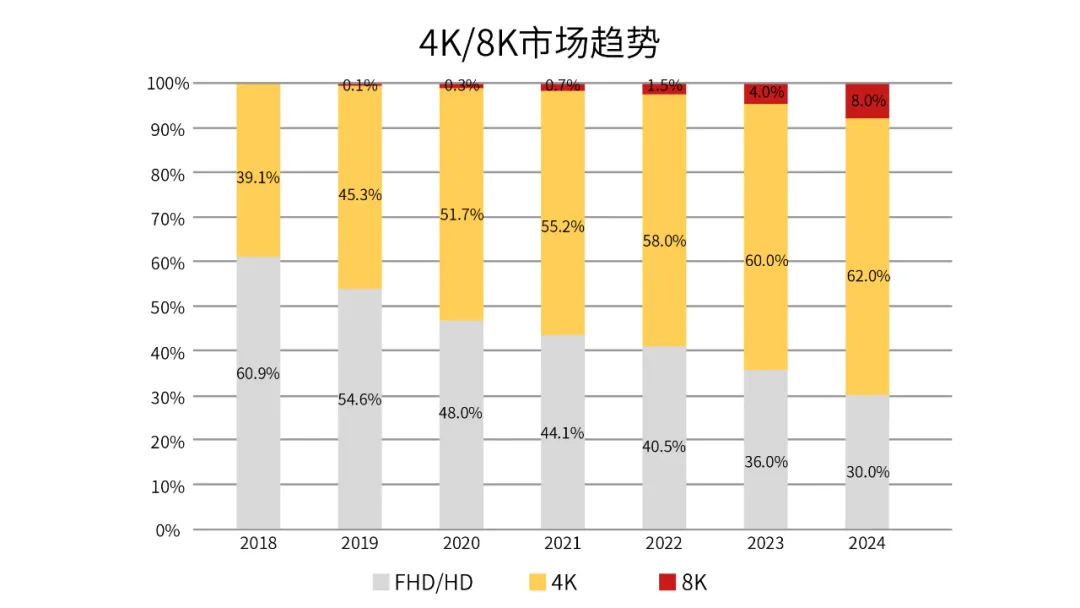

02 4K加速普及,8K显示是下一个“风口

2019年4K电视全球占比约45%。中国大陆这一比例更高,全年销售超过7成以上为4K电视。政府对超高清显示发展的支持,内容生产越来越多使用4K制作,网络传输带宽的升级,显示产业链上下游合力打通降低成本,以及终端消费者对画质体验更高的追求,使得4K正在加速普及。

在全民开始享受4K带来更佳体验的同时,大屏显示行业已经将目光投向了下一个“风口”:8K。相比于4K,8K能呈现更细腻、流畅的画面,配合大屏显示,将给消费者带来绝佳的沉浸式体验。当前,8K生态已开始加紧布局。各大TV品牌均已推出8K电视,面板厂也在加速大尺寸8K面板的布局和持续成本优化。同时,针对大型活动和体育赛事,行业内已开始8K制作和直播。未来随着5G、千兆光纤、WiFi 6等通信技术升级带来的高带宽、低延时赋能,8K的增长势头将会得到进一步提升。

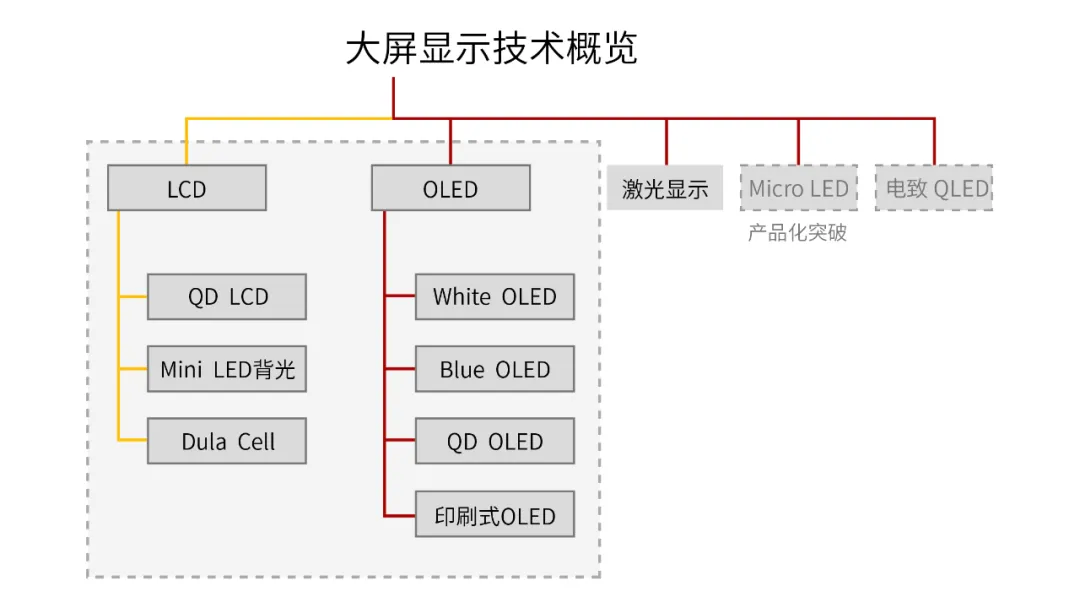

2 未来大屏显示技术看点:“百花争艳”

01 LCD与OLED仍是两大主力技术路线

LCD产业已非常成熟,占据大屏显示应用的绝对主力。OLED因其自发光特性带来的高对比度表现建立了画质口碑。随着技术不断成熟,也已有稳定的大屏化应用。LCD和OLED占据了大屏显示95%以上的市场份额。同时,基于这两大主力路线的衍生技术未来几年将蓬勃涌出,互补竞争,多元化发展。

02 新型背光技术极大提升视觉体验

从2019年初开始,许多面板厂和TV品牌厂陆续推出在LCD面板上搭载新型背光的方案,来与OLED面板一较高下。其一为Mini LED背光技术,该技术分为被动式(PM)和主动式(AM)两种。这两者的区别在于,将LED背光源缩小化后,前者搭载在PCB上形成背光源,后者直接搭载在一块TFT基板上。两者均可做到比现有背光方案更精细化的背光分区控制。其二为Dual cell技术,意指在原有背光源和显示液晶面板之间再加入一层液晶面板,利用这层液晶面板来做背光调控的方案。该方案同样能做到更精细化的分区控制。

在2019和2020 CES上,新型Mini LED背光技术和Dual cell背光技术均吸睛不少。该类技术使得在LCD上实现1000000:1的超高对比度不再是梦,极大地提升了消费者视觉体验,未来在大屏显示领域的应用值得看好。

03 量子点技术赋能各类显示还原逼真色彩

严格意义上说,量子点技术分为电致发光和光致发光两种。前者将量子点材料嵌入像素中,通过电流激活像素发光,属于真正的自发光方式,当前仍在技术突破阶段。后者指通过现有背光源激发一层量子点材料发光,仍属于背光方式。量子点技术因其高亮度、宽色域、高饱和度等特性,可以真正支持高动态范围(HDR)和BT 2020色域空间,同时还具有低功耗和高发光效率的优势,越来越受到TV品牌厂商的青睐。

当前量子点技术的优势,更多的体现在赋能其他各类显示技术上,为其带来更优的色彩还原效果。例如已相对成熟的量子点膜(QD film)技术,已经广泛应用在LCD和OLED系列,包括QD-LCD和QD-OLED。未来相信随着材料的技术的进步,真正的电致发光量子点技术也将成为现实。

04 激光显示技术在超大尺寸优势明显

激光显示技术相比于平板显示,突破了屏和地点的限制,在100’以上的超大屏显示市场以及公共显示领域性价比高,优势明显。据AVC奥维云网的数据,激光显示在大屏领域的应用,每年均保持了120%以上的增长。当前激光显示技术正迎来新一轮技术变更,包括4K的普及、光源从单色向双色、三色升级、广色域技术应用等等。未来随着全息显示的兴起,激光技术还会有更大的成长空间。

05 Micro LED技术未来可期

Micro LED技术在亮度、对比度、色彩表现、刷新率、功耗、环境温度范围等方面全面领先于当前的LCD和OLED技术,被认为是最具潜力的下一代显示技术。当前主要的两种实现方式为LED巨量转移和硅基直接生长LED,而这两点正是最需要突破的关键技术。当前在微型显示上已经开始探索产业落地,未来在中大屏显示领域的应用落地也非常值得期待。

3 海思芯片在大屏显示技术上,大放异彩

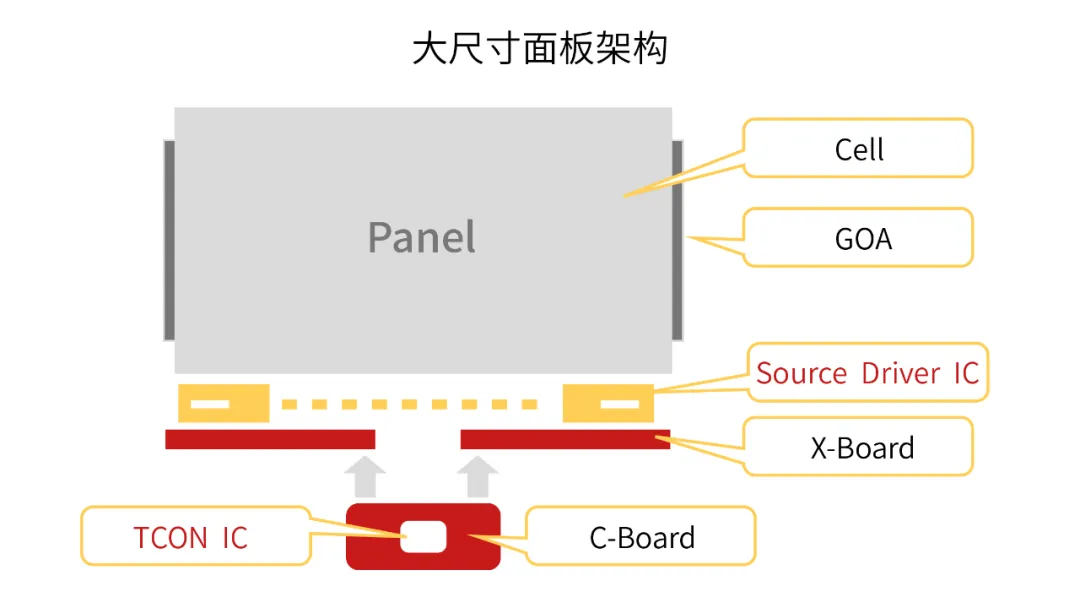

对于大屏(平板)显示来说,Timing Controller(TCON)和Source Driver两个关键显示芯片扮演着不可替代的角色。TCON芯片提供面板时序驱动信号,负责数据格式转换以及关键的PQ处理。Driver芯片负责数模转换,提供像素驱动电压。该二者芯片的性能表现,直接影响了显示画质最终的呈现效果以及产品可靠性。

上海海思从2016年开始进入显示芯片领域,到2020年已具备丰富的产品系列,技术已经达到业界领先水平。产品覆盖4K/8K分辨率,60Hz/120Hz刷新率,mini-LVDS/P2P接口等,并且建立了行业领先的品质口碑:

01 清晰度 更上一层楼

分辨率的发展是显示技术升级的主线,而清晰度是分辨率效果的直接呈现。海思TCON芯片Super Clarity功能,在4K显示上可以最真实的还原4K效果,在8K显示上可以提升非8K片源的清晰度以达到8K显示效果,最终让消费者直观地感受到分辨率提升带来的震撼效果。

02 算法级优化 亮色高度还原

亮度、对比度、色彩表现是衡量显示效果的重要特性。海思TCON芯片Hi-Imprex 3D画质引擎,在最大化发挥显示技术优势的同时,能够根据不同场景进行算法级优化,进一步提升画质表现和画面流畅度,助力大屏显示为消费者打造极致的视觉体验。

03 低功耗和高可信赖性 业界好口碑

显示系统是个复杂的机构设计,电子元器件(含芯片)是其中非常重要但又相对脆弱的一环,容易受到外界环境和内部机构的各种干扰。海思TCON和Driver芯片有着优异的低功耗表现,一方面有利于最终产品省电设计,另一方面降低芯片发热,提高自身和周围元器件的稳定性。同时,得益于海思平台在芯片领域长达十几年的研发积累,以及与芯片产业上下游紧密联合开发的策略,TCON和Driver芯片的高可信赖性,已建立良好的业界口碑,帮助终端客户为消费者打造“信得过”的产品。

在大尺寸化、高分辨率的趋势下,大屏显示技术呈现多元化发展。海思显示芯片将持续深耕,不断打磨精品,助力大屏显示打造至臻呈现,生意盎然,为消费者创造极致的视觉体验。
