Hi3511CV100
SVAC3.0高级档次(4K45/4K60)编码器SoC，全场景赋能安全可信视频监控解决方案

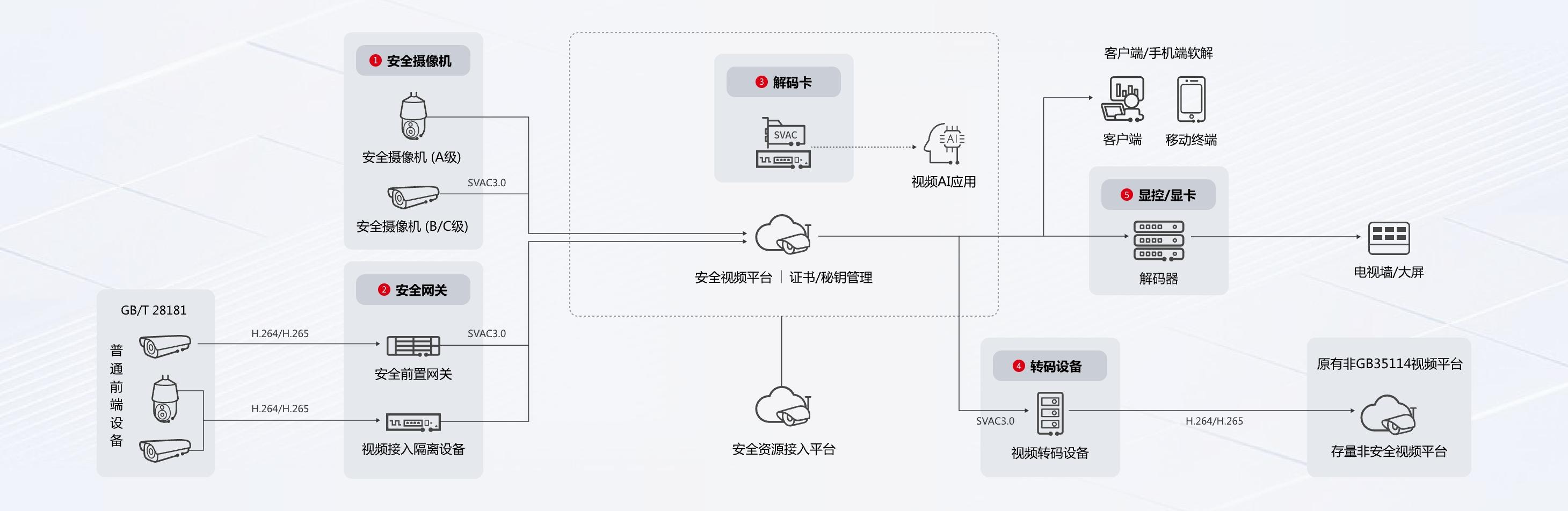

Hi3511CV100芯片是业界首颗支持 SVAC3.0 高级档次的编解码器 SoC。该芯片与Hi3403V100、Hi3519AV200、Hi3519DV500、Hi3536AV100 等主控芯片互联，覆盖 “安全摄像机、安全网关、 解码卡、转码设备、显控显卡”等符合GB35114标准的全场景产品形态。Hi3511CV100芯片提供稳定、易用的SDK软件开发包，支撑客户快速量产 。
-
更安全
• GB35114 安全方案，符合C级安全要求，硬件加速，签名性能提升50%
• 同一路码流不同分层不同权限、差异化隐私保护策略
-
更高效
• 适配业务高效场景编码，VS H.265不同场景压缩率提升20%~40%
-
更智能
• 前端语义分割信息随流传输，端-边-云AI协同最优化算力效率和存储成本
• 适配多样的传输环境和客户端性能（传输、解析、抽取、存储、解码）
-
更强劲
• IPC形态单片4K45编码典型功耗1.23W
• 解码卡形态单片8路1080P编解码典型功耗1.13W
关键特性
处理器内核• 支持ARM Cortex-A7 MP4
• 时钟速率1067MHz
• 支持32KB I-Cache、32KB D-Cache、256KB L2 cache
• 支持Neon和FPU |
视频处理• 支持图像1/15.5～16x缩放功能
• 支持图像Mirror、Flip、90度/270度旋转
• 支持图像一出多缩放
• 支持画框、画线和区域遮挡
• 支持区域OSD叠加和幅形比调整 |
视频编码• 支持SVAC3.0标准高级档次level 8.6.60,支持隐私保护模式0/1编码 |
视频解码• 支持H.265 Main Profile Level 5.1
• 支持H.264 BP/MP/HP Level 5.2 • 解码最大分辨率为8192×8192 • 多码流解码典型性能为：3840x2160@30fps+1920x1080@30fps+720x480@30fps 解码组合 • 解码最大性能为3840x2160@45fps |
视频输入接口• 支持1/2/4 Lane模式的1路MIPI接口输入，数据格式为YUV422 8bit
• 支持MIPI接口复用为1路BT.656或1路BT.1120 视频输入接口 |
安全隔离与引擎• 支持安全启动
• 硬件实现AES/RSA/ECC/SHA等多种加解密算法 • 硬件实现SM2/3/4国密算法 |
网络接口• 2个千兆以太网接口
- 支持RGMII模式 - 支持TSO、UFO、COE等加速单元 |
外围接口• 1个SD3.0/SDIO3.0/eMMC4.5 接口
- 支持SDXC卡 - 支持对接wifi模组 - 支持4线eMMC存储颗粒 • USB3.0/PCIe3.0 复用接口 - 可配置为2*USB3.0、1*PCIe3.0 x2、1*PCIe3.0 x1+1*USB3.0、1*PCIe3.0 x2+2*USB2.0 等多种组合 - 用于PCIe3.0接口时，支持RC或EP模式 - 用于USB3.0接口时，支持Host或Device模式 • 支持上电复位（POR）和外部输入复位 • 集成4通道LSADC • 多个UART、I2C、SPI、PWM、GPIO接口 |
外部存储器接口• DDR接口
- 外置2颗X16 DDR3/DDR3L/DDR4，最高速率2133Mbps - 最大容量1GB • SPI Nor Flash 接口 - 支持1、2、4线模式 - 最大容量支持32MB • SPI Nand Flash 接口 - 支持1、2、4线模式 - 最大容量支持512MB |
启动方式• 多种启动模式可选择
- 支持从SPI NOR Flash启动 - 支持从SPI NAND Flash启动 - 支持通过USB实现无flash的从启动 - 支持通过PCIE实现无flash的从启动 |
SDK支持 Linux-5.10 SMP 32bit
|
芯片物理规格• 典型功耗：1.23W
• 工作电压 - 内核典型电压为0.8V - IO电压为1.8/3.3V - DDR4/DDR3L/DDR3接口电压分别为1.2V/1.35V/1.5V • 工作温度：-20°C~70°C • 封装形式 - RoHS，TFBGA 13mm x 13mm封装 - 管脚间距：0.65mm |
