HDR Vivid 超高清音视频解决方案

8K核心技术:HDR Vivid
还原“人眼” 真实
让所见成真

HDR Vivid还原“人眼” 真实,让所见成真

超高清音视频体验时代已来

超高清音视频体验时代已来
帧率
帧率

历经16、24、50/60、120Hz等帧率,
目前探索HFR

帧率
声音
声音

从无声演进到有声、立体声、环
绕声,目前为三维声

从无声演进到
三维声

声音
色彩
色彩

历经黑白、双色假彩、三色真彩等
目前开始广色域(WCG)

色彩迭代,
开始广色域
(WCG)

色彩

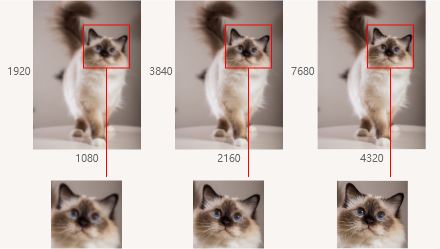

分辨率
分辨率
分辨率

分辨率提升明显,从标清/高清演
进到了 超高清UHD,4K&8K),
未来可能需要更高的分辨率

由高清演进
到超高清
(UHD,
4K&8K)

视角
视角
视角

可视角度逐步拓宽,未来可能达
到100度以上的沉浸视角

逐步拓
宽,追求
沉浸视角

动态范围
动态范围
动态范围

从标准动态范围(SDR)
演进到宽动态范围(HDR)

向宽动态范围
演进(HDR)

景深
景深
景深

平面显示与真实世界的景深视觉
体验仍有明显差别,影视行业不
断尝试更好的3D立体显示方式

3D立体显示方式

超高清音视频体验时代已来

视频是信息记录和传播的主要载体,视频技术历经了由模拟向数字标清、数字高清的演进,正在迈向超高清(4K/8K)时代。超高清视频以其强劲的信息承载能力和应用价值,为用户侧更清晰的视频画面、更广阔的视野、更逼真的色彩、更流畅的画面,更具临场感的音视听视频体验全面升级。除广播电视和文化娱乐行业外,超高清技术也被应用于安防监控、医疗影像等领域,医生、工程师等专业人士可利用超高清技术呈现的“临场感”影像,更快、更准、更有效率的完成专业作业。而HDR作为超高清技术体系重要技术基础,正加速这一全新视频体验时代的到来。

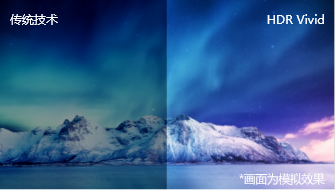

HDR Vivid(菁彩HDR)是中国超高清视频产业联盟发布的高动态范围的视频技术标准。 与传统技术相比,HDR Vivid让用户在影像中看到更逼真的画面、更丰富的色彩还原、更深邃的暗部细节及更精妙的亮部处理, 通过鲜明的层次及立体的维度,让时空穿梭于光影之间亦幻亦真。

影像画面亮度提升40倍

HDR Vivid亮度4000nits,与传统技术相比,影像画面亮度提升40倍

影像色彩提升72%

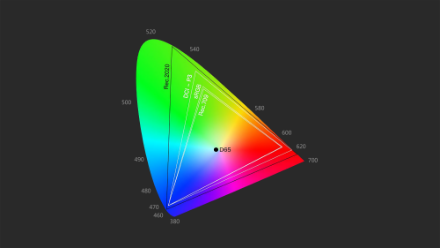

HDR Vivid支持BT.2020,相当于1.37倍的DCI P3色域空间,相比传统SDR影像色彩提升72%

媲美真实世界的丰富色彩及细节

独特的映射处理算法可实现“场景化”亮度及色彩映射,无论暗部还是亮部,都能媲美真实世界的丰富色彩及细节,呈现极致的影像体验

技术价值

HDR,让影像更真实

HDR (High-Dynamic Range)指高动态范围图像,是超高清视频的重要特征之一,相比普通的图像,可以提供更多的动态范围和图像细节。HDR扩展了传统SDR(Standard Dynamic Range,SDR)的显示范围,具有更宽的色彩范围。通过丰富的图像亮部和暗部细节,在对比度、灰度等维度上提升影像质量,让用户眼中的影像更加细腻真实,更富有感染力。

HDR,让影像更真实
HDR,让影像更真实
HDR,让影像更真实
HDR,让影像更真实

HDR Vivid,还原人眼影像

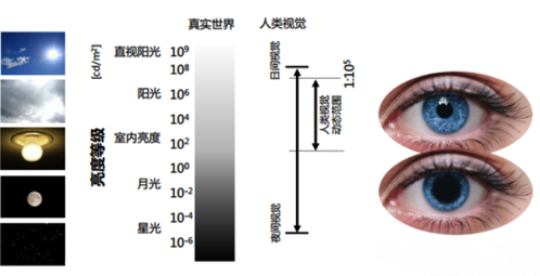

人眼视觉是目前公认最强大的“摄影器材”和“显像设备”。为了还原人眼所见,视频产业技术不断迭代,升级视频采集技术和摄影器材、提升视频编解码及视频传输技术、完善终端显示设备,力求实现人眼“所见即所得”的效果。 HDR Vivid不但能呈现更加丰富的色彩及层次,提高明暗对比,还能增强影像纵深感及细节,让画面最大限度的趋近真实世界。同时与XR等技术结合,HDR Vivid也会突破时间和空间的限制,带来随时随地皆现场的观感体验。

HDR Vivid,还原人眼影像
关键里程碑

第一次联盟内部意见征询、视频相关龙头企业定向意见征询

2020.02

意见汇总,形成初稿

2020.06

确定标准终稿

2020.07

成立HDR标准工作组,形成标准草案

2019.12

第二次联盟内部意见征询、视频相关龙头企业定向意见征询

2020.05

标准公示
公开对外公示,征集意见建议

2020.06

发布《高动态范围(HDR)视频技术 第1部分:元数据及适配》

2020.09

HDR行业挑战

标准不统一
终端呈现效果参差不齐

HDR多种技术标准共存,缺少终端侧技术实现方案,标准间兼容性较差,不能覆盖主流终端的适配、认证及测试过程,导致终端呈现效果差距大。

生态碎片化
部分技术方案专利费用高

当前HDR产业呈现碎片化生态,部分标准专利费用较高,导致产业链成本居高不下,且支持的设备未形成规模, 不利于产业生态良性发展。

制作难度大
缺少超高清片源

超高清片源匮乏,高质量片源供给不足,超高清频道专区少、时长短,且当前多为4K内容, 8K内容占比低,用户侧超高清需求被抑制。

HDR Vivid解决方案

开放超高清画质定义

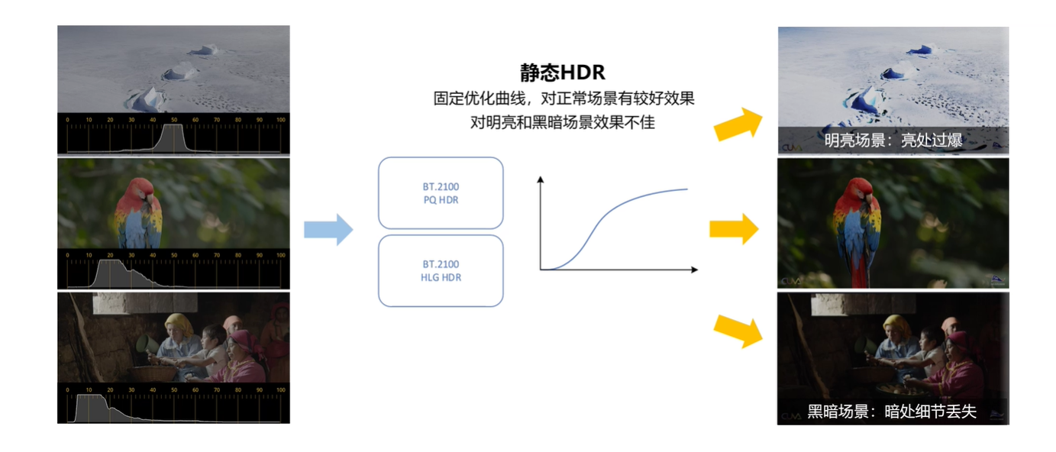

HDR Vivid通过增加动态元数据为显示终端提供更加准确的动态范围映射方式,最大限度还原HDR内容原有的艺术效果

HDR Vivid还原“人眼” 真实,让所见成真
HDR Vivid解决方案

HDR Vivid通过团标的形式,公开完整定义超高清视频呈现处理HDR过程,从方法上保证对高质量视频的忠实还原。在现有HDR的基础上,通过增加动态元数据为显示终端提供更加准确的动态范围映射方式,从而最大限度还原HDR内容原有的艺术效果。同时,HDR Vivid从头端制作开始嵌入动态元数据,确保了终端算力的可实现,以及处理效果的可控可预期。这种方式对比业界私有HDR技术,是一种更开放更普世的技术标准及开放方案。对产业各方来说,技术开放性以及安全性都更适于产业部署。

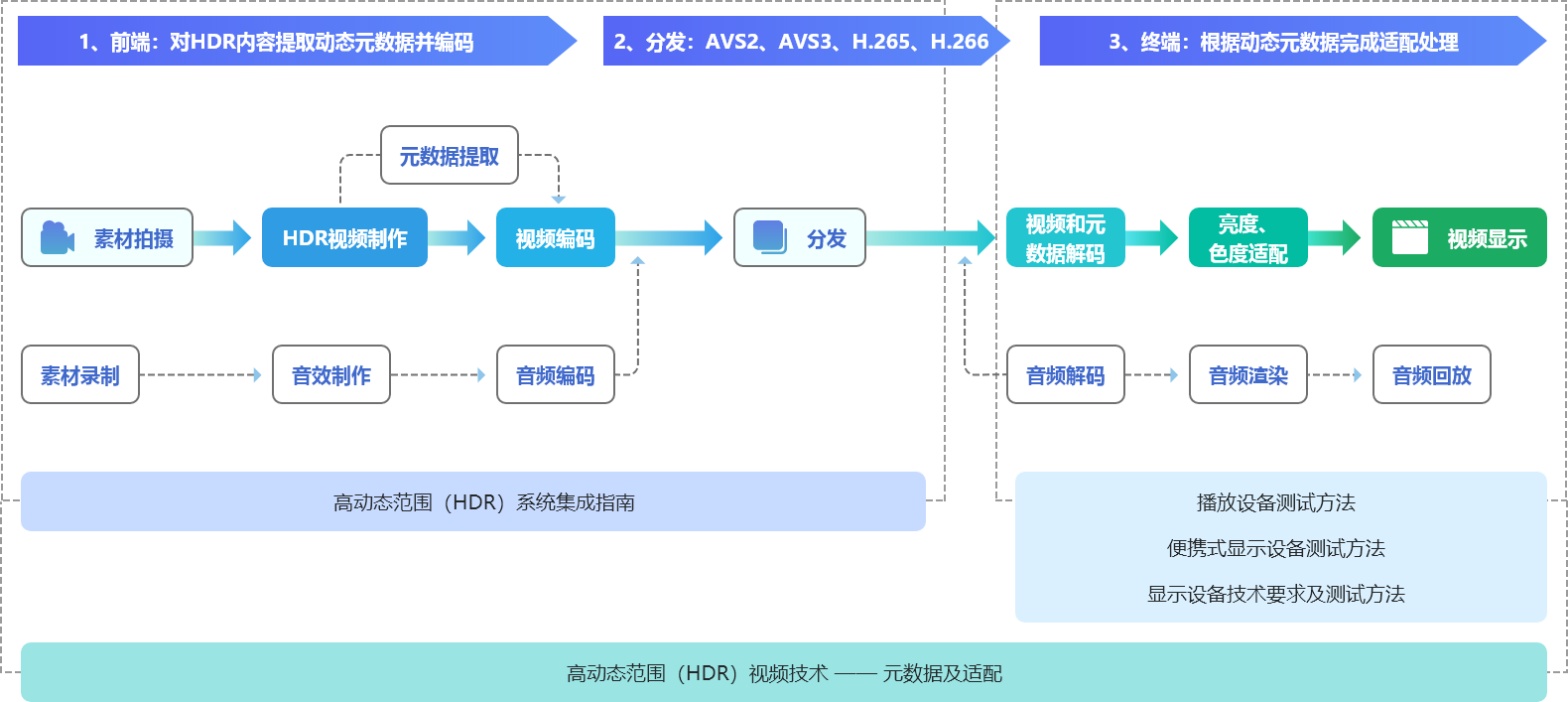

E2E媒体系统标准牵引

HDR Vivid提供端到端媒体系统标准, 保证产品良好后向兼容

前端分发终端

HDR Vivid视频能从现有超高清HDR系统平滑升级,降低技术落地门槛。在前端制作域对HDR内容提取动态元数据并编码;在复杂的传输环节不做任何修改,在终端环节根据动态元数据完成适配处理。

完善的终端侧技术实现方案及适配说明

HDR Vivid完善的终端侧实现方案,助力终端侧产品向高标准影像呈现演进

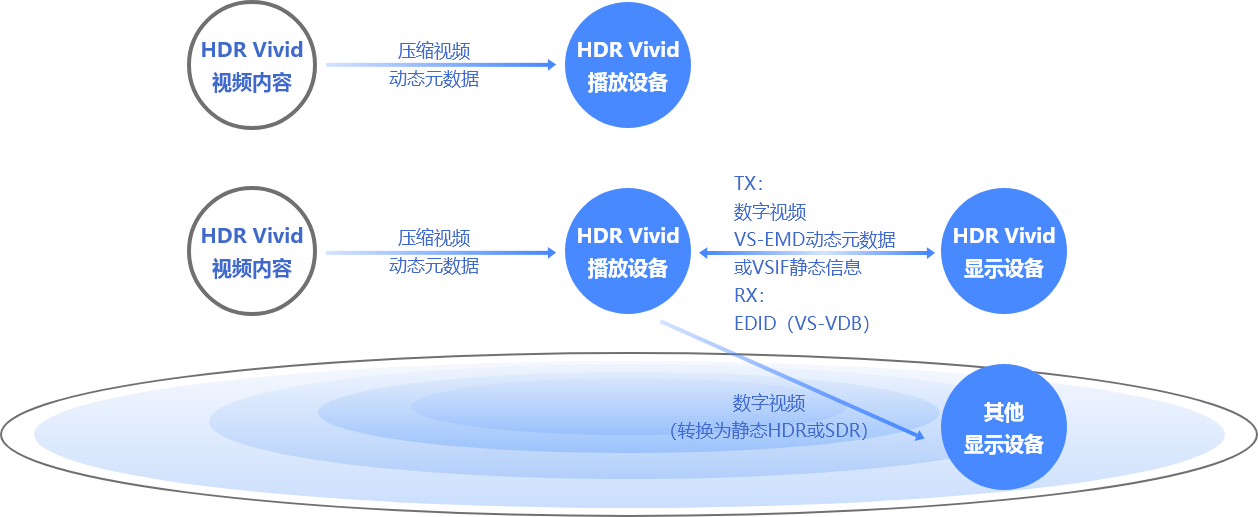

视频内容播放设备显示设备

用严格的认证测试规范对用户观看效果有直接影响的终端设备, 如电视机、机顶盒、编解码器等开展标准符合性测试认证,牵引终端产业向高标准还原呈现演进。

一体机

· 显示设备负责解码,适配处理、显示

接收器模式

· 显示设备EDID申明支持HDR Vivid该模式
· 播放设备负责解码和转发
· 显示设备负责适配处理并显示

监视器模式

· 显示设备EDID申明支持HDR Vivid该模式,
  且提供屏幕亮度动态范围
· 播放设备负责解码和适配处理
· 显示设备进行显示

后向兼容(存量)显示设备

· 显示设备不提供HDR Vivid EDID
· 播放设备负责解码、格式/亮度适配处理
· 显示设备进行显示

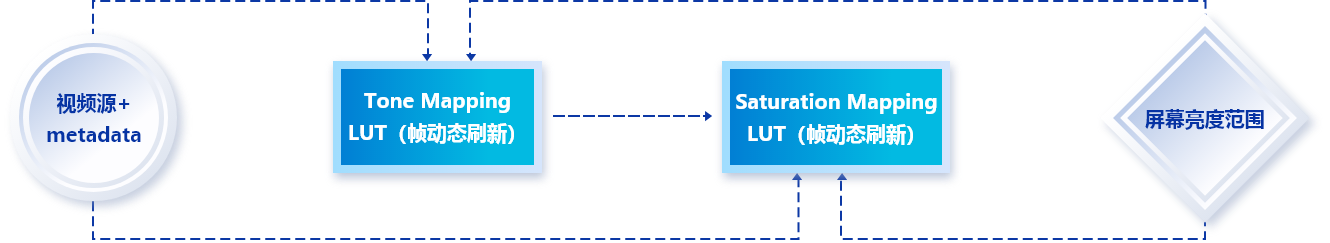

终端处理模块

终端处理模块

HDR Vivid Metadata 组成

① 数据统计信息: minimum_maxrgb, average_maxrgb, variance_maxrgb, maximum_maxrgb.
② 曲线参数[包含2组:HDR→HDR,HDR→SDR(100nit)]

基础曲线参数 参考亮度 三次样条曲线参数
mp mm ma mb mn k1 k2 k3 Reference
display
moda mb TH Delta1 Delta2 strength

提供高效制播工具,助力批量内容生产

提供自动化和人工超高清视频制播工具,支持超高清内容批量生产

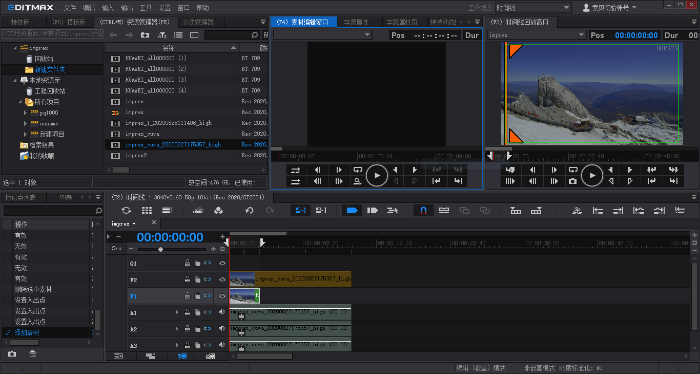

编辑工具
编辑工具

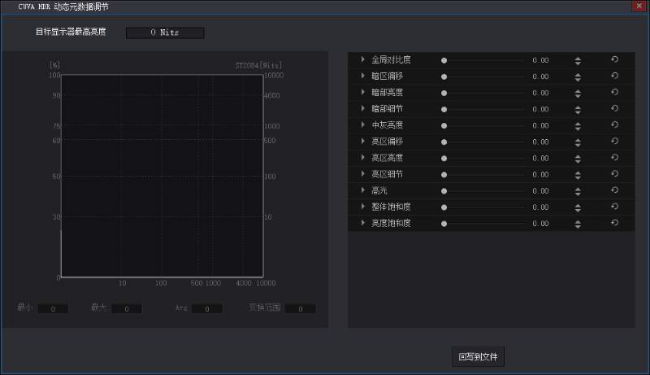

制作端不修改已有的HDR10和HLG HDR制作流程,只增加动态元数据产生环节。采用符合调色习惯的图形界面,协助制作人员人工调试HDRVivid动态元数据。提供自动化动态元数据生成工具,支撑大量内容的批量生产,降低开发成本。

HDR Vivid(菁彩HDR)标准制定和落地过程中,海思与产业伙伴深度协作,共同打造了技术标准及终端适配方案,并率先推出多款支持HDR Vivid的芯片产品,开启超高清芯篇章。

了解相关产品

Hi3751V900

全系列新创标准支持,8K旗舰芯片

Hi3796CV300

海思新一代8K融合智能计算终端芯片

Hi3751V811X

4KP120智能芯片,支持全系列平行标准
